一、產品簡介

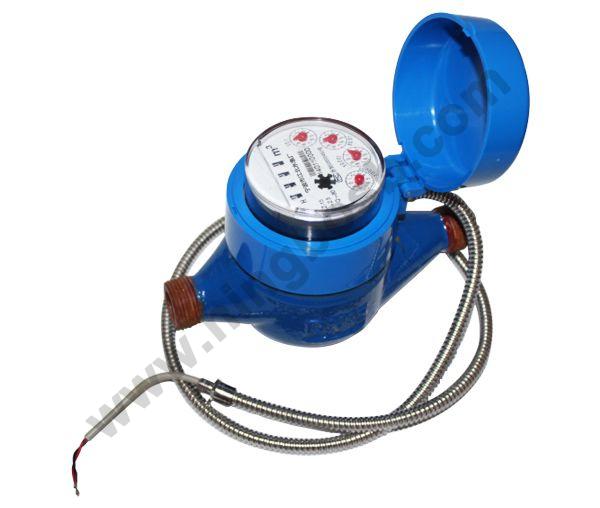

　　直讀式遠傳水表是一種數據可遠距離傳輸?shù)闹悄軆x表，專門用于測量單向水流的自來水管道中飲用冷水的總量。它采用了M-BUS/RS485總線的通訊方式，實現了水表使用水量的遠程直讀功能，有效減少了管理部門上門抄表的工作量。

　　此類水表利用了光電直讀技術直接判斷水表字輪的位置，這是一種基于光電技術和微電子技術的“位置識別”技術。這種技術在平時并不消耗電力，只有在抄表瞬間才供電并讀取字輪讀數。與傳統的脈沖遠傳水表相比，它采用了分體式設計，電子單元安裝在一個獨立的全密封腔體內，防水性能達到了Ip68等級，避免了光線干擾等問題，同時也不改變傳統水表的結構，不影響其計量精度及靈敏度。它能夠將讀數誤差降至零，在自動抄表系統中實現了機電轉換零誤差的效果，并且具有微功耗設計、編碼校驗技術、強抗干擾能力、遠距離傳輸、高計量精度、小啟動流量、便捷抄表、美觀安全、衛生耐用等優點。

　　直讀式遠傳水表符合GB/T778-2018《飲用冷水水表和熱水水表》以及CJ/T224-2012《電子遠傳水表》的技術標準。通信規約遵循CJ/T188-2004《戶用計量儀表數據傳輸技術條件》、DL/T645-2007《多功能電能表通信協議》、GB/T19582.1-2008《基于Modbus協議的工業自動化網絡規范 第1部分：Modbus應用協議》、GB/T19582.2-2008《基于Modbus協議的工業自動化網絡規范 第2部分：Modbus協議在串行鏈路上的實現指南》的要求，并可根據客戶需求進行通信協議的定制。

二、功能特點：

　　1.計量流量功能：可以計量單向、非脈沖的水流量。

　　2.集抄管理功能：通過電腦的RS485通訊方式可對水表進行表號設置、讀寫底用量等功能。

　　3.直接字輪讀數：該水表可以直接讀取字輪上的數據，與傳統的脈沖遠傳水表不同，無需設定表底數或表常數等參數。因此，機械讀數與電子讀數完全一致，消除了由于累積誤差或水表反轉導致的讀數差異問題。

　　4.低功耗設計：該水表在非抄表狀態下不消耗電力，僅在抄表瞬間才會短暫供電，并在抄表完成后立即斷電，大大降低了能耗。高度可靠的通信：采用先進的通信技術，確保數據傳輸穩定可靠，減少了通信故障的可能性。

　　5.對射式讀取技術：通過光學對射的方式直接讀取字輪的位置信息，保證了讀數的準確性和一致性。

　　6.自動化抄表管理：簡化了抄表流程，實現了抄表工作的自動化，提高了工作效率，降低了人力成本。

　　7.唯一地址編號與簡便布線：每個水表都擁有一個獨一無二的地址編號，并且支持總線式的布線方式，使得安裝和維護過程變得極為簡單。

三、性能參數

型號	公稱口徑 DN	量程比 Q?/Q?	過載流量 Q?	常用流量 Q?	分界流量 Q?	最小流量 Q?	最小讀數 Min	最大讀數 Max
	mm		m3/h				m3
LXZ-15	15	R80	3.125	2.5	0.05	0.03125	0.00005	99999
		R100			0.04	0.025
		R125			0.032	0.02
		R160			0.025	0.015625
LXZ-20	20	R80	5	4	0.08	0.05	0.00005	99999
		R100			0.064	0.04
		R125			0.051	0.032
		R160			0.04	0.025
LXZ-25	25	R80	7.875	6.3	0.126	0.07875	0.00005	99999
		R100			0.101	0.063
		R125			0.081	0.0504
		R160			0.063	0.039375
LXZ-32	32	R80	12.5	10	0.2	0.125	0.00005	99999
		R100			0.16	0.1
		R125			0.128	0.08
		R160			0.1	0.0625
LXZ-40	40	R80	20	16	0.32	0.2	0.0005	99999
		R100			0.256	0.16
		R125			0.205	0.128
		R160			0.16	0.1

　　▲ 過載流量(Q?)— 要求水表在短時間內能符合最大允許誤差要求，隨后在額定工作條件下仍能保持計量特性的最大流量；

　　▲ 常用流量(Q?)— 額定工作條件下的最大流量。在此流量下，水表應正常工作并符合最大允許誤差要求；

　　▲ 分界流量(Q?)— 出現在常用流量Q?和最小流量Q?之間、將流量范圍劃分成各有特定最大允許誤差的“高區”和“低區”兩個區的流量；

　　▲ 最小流量(Q?)— 要求水表的示值符合最大允許誤差的最低流量；

　　▲ 示值誤差：在水溫0.1℃至30℃范圍內，水表的最大允許誤差在高區(Q?≤Q≤Q?)為±2%，低區(Q?≤Q<Q?)為±5%，水溫超過30℃時，水表在高區的最大允許誤差為±3%，低區仍為±5%。

四、外形尺寸

水平安裝

立式安裝

五、規格參數

水平安裝直讀式遠傳水表規格參數表

公稱口徑	L1	L2	L3	H	W	D
	mm
DN15	165	255	14	118	87	R?″
DN20	195	295	16	118	87	R?″
DN25	225	345	22	130	92	R1″
DN32	230	350	22	135	92	R1?″
DN40	245	380	27	188	116	R1?″

立式安裝直讀式遠傳水表規格參數表

公稱口徑	A	B	C	L1	L2	L3	D
	mm
DN15	130	13	77.5	98	188	14	R?″
DN20	135	17	77.5	106	206	16	R?″
DN25	140	13	87.5	108	224	22	R1″

六、安裝及使用注意事項

　　安裝說明

　　1.初始檢查：在安裝之前，務必讀取并記錄水表的地址，確保電子編碼與表盤上的序列號相匹配。

　　2.安裝標準：水表的安裝需遵守國家標準GB/T778.2的相關規定。

　　3.選擇合適的口徑：水表的口徑應依據安裝管道的尺寸以及常用流量來決定，通常應選擇接近常用流量的水表口徑。安裝位置應避免陽光直射、水浸、冰凍和污染環境，并確保易于拆卸和讀數。

　　4.水平安裝：水表須水平安裝，水流方向應與水表上的箭頭方向一致，且表頭顯示面應朝上。

　　5.管道清潔：安裝新水表前，應徹底清理管道內的砂石、麻絲等雜質，以防堵塞水表。

　　6.保護措施：如果水表安裝在鍋爐供水端，則應在水表出水端安裝止回閥，防止熱水或蒸汽反流損壞水表內部組件。

　　7.正確連接：將水表接頭套入接頭螺母并安裝到管道上，旋轉接頭螺母使水表固定在管道上，確保水表度盤朝上，且水表與管道連接時避免過度彎曲，以防損壞接口。

　　使用注意事項

　　1.定期檢查：定期檢查直讀式遠傳水表的運行狀況，特別是在冬季要特別注意防凍措施。

　　2.安裝位置：安裝位置應避免曝曬、冰凍、污染和潮濕環境，便于拆裝和抄表。在寒冷季節，除了包扎水表和管道外，還應關閉水表進水端的閥門，并打開出水端的放水閥和水龍頭，以防止水表因冰凍而損壞。建議安裝在專用的水表箱內。

　　3.數據核對：若發現遠傳抄表數據與水表實際讀數不符或遠傳系統發生故障時，應以水表表頭度盤的實際讀數為準。

　　4.保護表蓋：翻看水表讀數后應及時蓋好表蓋，以避免強光干擾導致遠傳讀數不準確。

　　5.正確接線：水表的接線應嚴格按照接線圖進行，確保電路無斷路或短路現象，并且接線頭應密封或用絕緣膠帶包裹，避免裸露在外。

七、配件及保修服務

　　配件說明：每個水表配備兩套連接螺母、接管和橡膠密封圈。

　　保修服務說明：

　　1.一年質保服務：凡是從本廠購買并安裝合理的水表，在正常使用流量的情況下，如果因為產品質量問題導致的內部零件損壞或故障(不包括因冰凍造成的損壞)，只要鉛封完好無損，本廠將在一年內提供免費的修理或更換服務，并承擔往返的運費。

　　2.超出保修期的服務：如果在保修期之外產品出現任何問題，本廠將繼續提供維修服務，但會收取相應的材料成本費用。

　　3.非質保情況：由于安裝不當或人為因素導致的水表損壞，不屬于質保范圍之內。
