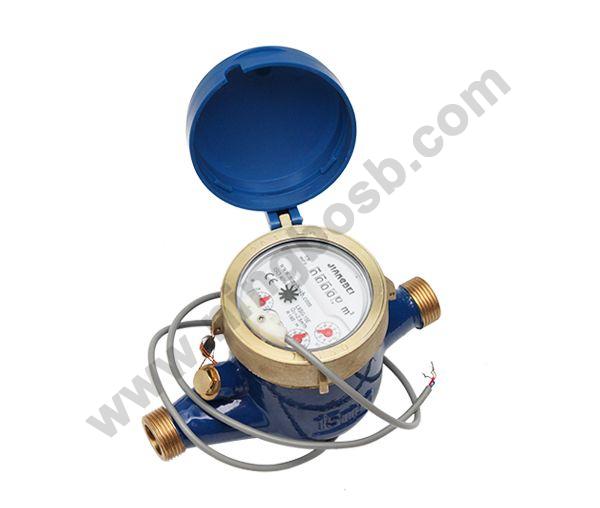

產品名稱: 多流干式遠傳水表
產品型號: LXSY-15E~65E 所屬分類: 遠傳發訊水表 資料下載: 脈沖發訊水表
產品詳情
主要用途：本系列水表用于家庭或一個居民單元測量流經自來水管道的水體積總量，并具有發訊傳感器，可作為各種只能遠程抄表系統的計量發訊儀表
生產標準：適用標準：ISO4064（等同GB/T 778-2007）
產品特點：
- 1、可供選擇的發訊傳感器類型有干簧管，霍爾元件，光電元件等傳感器
- 2、采用高可靠性傳感器，抗干擾性強，使用壽命長
- 3、不改變原水表的各項技術指標
- 4、保留原水表字輪顯示讀數功能
- 5、采用特殊結構設計，測試手段先進，保證信號采集可靠
- 6、水表志數據采集裝置的最大傳輸距離為150M
- 7、應用范圍廣，可與各種數據采集裝置合使用
- 8、干式，濕式，熱水，冷水任選
- 9、部分可通過對普通水表的改裝而實現
主要技術參數：
規格 | 計量等級 | 過截流量 | 常用流量 | 分界流量 | 最小流量 | 最小讀數 | 最大讀數 |
m3/h | m3 | ||||||
8 | C | 1.2 | 0.6 | 9 | 6 | 0.01(L) | 9999999(L) |
D | 7 | 4.5 | |||||
15 | A | 3 | 1.5 | 150 | 60 | 0.0001 | 99999 |
B | 120 | 30 | |||||
20 | A | 5 | 2.5 | 250 | 100 | 0.0001 | 99999 |
B | 200 | 50 | |||||
25 | A | 7 | 3.5 | 350 | 140 | 0.0001 | 99999 |
B | 280 | 70 | |||||
32 | A | 12 | 6.0 | 600 | 240 | 0.0001 | 99999 |
B | 480 | 120 | |||||
40 | A | 20 | 10 | 1000 | 400 | 0.001 | 99999 |
B | 800 | 200 | |||||
50 | A | 30 | 15 | 4500 | 1200 | 0.001 | 99999 |
B | 3000 | 450 | |||||
65 | A | 50 | 20 | 7500 | 2000 | 0.0001 | 999999 |
B | 5000 | 750 | |||||
示值誤差限：
從包括最小流量到不包括分界流量的低區±5%
從包括分界流量至包括過載流量的高區±2%(熱水±3%)
造型指南：
1、 LXSY-15E-65E，LXSRY-15E-65E旋翼濕工冷（熱）水遠傳水表，主要技術參數見上表，公稱口徑包括15、20、25、32、40、50、65外形尺寸參見LXS-15E~65E，LXSR-15E~65E中的外形尺寸及重量表發訊傳感器可選類型：干簧管、霍爾元件、光電元件。
2、 LXSCY-13D-25D，LXSCRY-13D-25D旋翼干式單流冷（熱）水遠傳水表主要技術參數見上表，公稱口徑包括15、20、25。
3、 LXSGY-15E-50E，LXSGRY-15E-50E旋翼干式冷（熱）水遠傳水表主要技術參數見上表，公稱口徑包括15、20、25、32、40、50外形尺寸參見LXSG-15E~65E，LXSGR-15E~65E中的外形尺寸及重量表發訊傳感器可選類型：干簧管、霍爾元件。
4、 LXHT-8旋轉活塞容積式遠傳冷水水表，主要技術參數見上表，公稱口徑包括8。外形尺寸參見lxh-8中的外形尺寸及重量表。發訊傳感器可選類型：干簧管，霍爾元件。脈沖數為1脈沖/升。
備注
1、 脈沖常數可根據用戶要求而定
2、 引出線長一般為1米至1.2米（可根據用戶要求而定）
3、 引出線可選配不銹鋼防護套，長500-900mm,端部連接螺紋M8x1長5mm
4、 引出線連接方式a、干簧管傳感器，連接線為兩芯，無極性。B、霍爾元件，連接為三芯，紅色為電源正（3-3.6V）綠色為輸出，黑色為公共地。C、光電元件，連接為四芯，紅色為電源正（4.5-15V），綠色為輸出，黃色為備用檢測端，軒為色為公共地。
使用條件
冷水水表工作水溫：+0.1℃~+35℃
熱水水表工作水濕：+0.1℃~+90℃
工作壓力≤1.0MPa
