產品詳情

一、視頻實拍

二、產品簡介

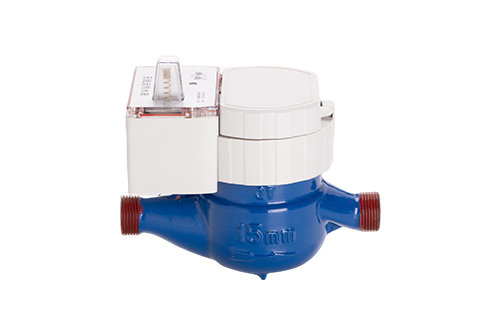

　　LXSY-15~50WL系列小口徑LoRa無線遠傳水表是江北水表廠專為滿足供水企業智能化管理需求而開發的一款支持無線遠程抄表的智能儀表。該水表采用了分體式設計，其中電子單元被安置在一個完全密封的腔體內，達到了IP68級別的防水標準。它保留了傳統濕式或干式水表的結構特點，保證了計量的準確性和靈敏度。利用微功率免許可頻段(470-510MHz、868-915MHz)與采集器、集中器進行通訊，數據經由集中器通過GPRS模塊上傳至主站，實現了水表數據的自動遠程抄讀和與結算中心的數據共享。

　　此款水表采用旋翼濕式或干式結構，具備高精度計量、啟動流量小、抄表便捷、外觀設計美觀、安全衛生、抗干擾性強和傳輸距離遠等優點。此外，還可以配備閥門控制功能，具備預付費水表的特點，并可通過無磁技術實現脈沖信號輸出。

三、產品特點

　　1.采用旋翼式計量結構，具備高精度計量性能，始動流量小，抄表操作簡單，外形設計美觀；

　　2.符合CJ/T 224-2012《電子遠傳水表》行業標準；

　　3.符合GB/T778-2018《飲用冷水水表和熱水水表》國家標準；

　　4.符合JG/T162-2017《民用建筑遠傳抄表系統》行業標準；

　　5.設計時考慮到了EMC(電磁兼容性)、ESD(靜電放電保護)、EMI(電磁干擾抑制)等電子產品的要求；

　　6.無線模塊與基礎表采用分體式安裝方式，具有良好的互換性，電子單元置于獨立的全密封艙內，防水能力達到IP68級別；

　　7.通信系統采用了穩定的網絡拓撲結構；

　　8.無需布線，安裝施工簡便。

四、技術參數

　　1.電子性能參數

　　2.流量技術參數

　　▲ 過載流量(Q?)— 要求水表在短時間內能符合最大允許誤差要求，隨后在額定工作條件下仍能保持計量特性的最大流量；

　　▲ 常用流量(Q?)— 額定工作條件下的最大流量。在此流量下，水表應正常工作并符合最大允許誤差要求；

　　▲ 分界流量(Q?)— 出現在常用流量Q?和最小流量Q?之間、將流量范圍劃分成各有特定最大允許誤差的“高區”和“低區”兩個區的流量；

　　▲ 最小流量(Q?)— 要求水表的示值符合最大允許誤差的最低流量；

　　▲ 示值誤差：在水溫0.1℃至50℃范圍內，水表的最大允許誤差在高區(Q?≤Q≤Q?)為±2%，低區(Q?≤Q<Q?)為(±5%)。

　　3.工作環境：水溫0.1～+45℃ 濕度0～95%RH；

　　4.工作壓力：≤1.0 Mpa；

　　5.壓力損失：在額定工作條件下的最大壓力損失不超過0.063Mpa；

　　6.環境等級：B級(安裝于室內的固定式水表)；

　　7.電磁環境：E1級(住宅、商業、和輕工業)；

　　8.外殼防護等級：IP68。

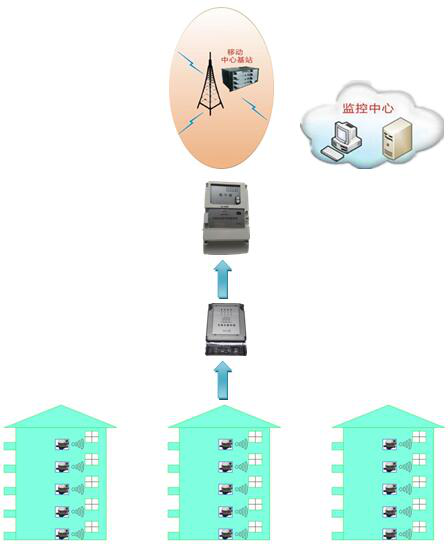

五、全自動組網拓撲圖

六、外形及規格尺寸

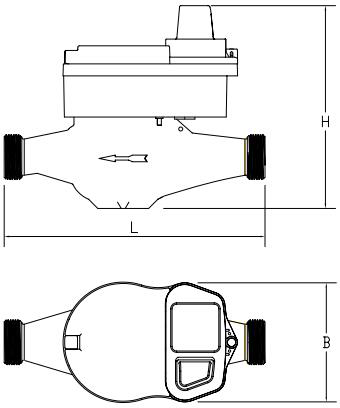

Lora無線遠傳水表外形尺寸圖及規格參數表

型號	公稱口徑	水平式			連接螺紋
	DN	長L	寬B	高H
	mm				D
LXSY-15WL	15	165	90	150	G?B
LXSY-20WL	20	195	90	152	G1B
LXSY-25WL	25	225	104	175	G1?B
LXSY-32WL	32	230	104	175	G1?B
LXSY-40WL	40	245	125	210	G2B
LXSY-50WL	50	280	125	230	法蘭連接

七、安裝、使用與維護指南

　　1.根據安裝位置的管道直徑及預期的用水量來挑選合適口徑的LoRa無線遠傳水表。

　　2.安裝位置應當避開陽光直射、低溫冰凍、污染環境以及過濕或易積水的地方，以便于后期的檢查和抄表工作。在寒冷季節，除了包裹好水表和管道外，不使用時還應該關閉水表進水端的閥門，并開啟出水端的放水閥和水龍頭，以防冰凍導致水表損壞。建議將水表安裝在專用的水表箱中。

　　3.水表應保持水平安裝，表面文字需面向上方，且水表上的水流指示箭頭方向應與實際水流方向一致。

　　4.在新裝管道中安裝水表前，應先清理管道內部的石子、泥沙等雜質，以避免這些異物對水表造成損害。

　　5.為確保計量精度，水龍頭的位置應高于水表。

　　6.如果水表安裝在鍋爐供水管道上，則需采取措施防止熱水倒流燙傷水表。

　　7.水表不能直接與管道相連，其間應通過接管、密封墊圈和連接螺母進行連接。在拆裝水表時，應避免用力過猛，以防扭壞表殼。

　　8.避免水表承受由于管道或管件引起的額外應力。如果有必要，可以在水表下方安裝底座或支架。

　　9.在水表的進水口和出水口附近應安裝閥門，以便日后維修和更換水表時使用。

　　10.不要在金屬材質的水表箱內安裝水表，因為金屬會屏蔽信號，影響遠程抄表功能。

八、儲運環境

　　LoRa無線遠傳水表在運輸和拆封過程中應避免遭受劇烈撞擊，其運輸和存儲須遵循《CJ/T 224-2012電子遠傳水表》行業標準的相關規定。水表應保存在原始包裝內，存放環境的溫度應在5℃至50℃之間，相對濕度不得超過90%。堆放時，層數不宜超過五層，并且存放空間內應無腐蝕性氣體。

九、配件

　　每臺水表均配備有管接頭、連接螺母及密封圈各兩個，隨表提供一份合格證。每個包裝箱內附有一份產品說明書。

十、保修與服務

　　1.自購買本廠生產銷售的Lora無線遠傳水表一年內，凡是安裝合理，使用流量正常，確因制造質量引起的內部機件損壞造成故障(凍壞除外)，在保證鉛封完整有效的情況下，本廠負責修理、調換，并負擔往返運費。

　　2.保修期外產品出現問題，公司負責維修，收取成本費。

　　3.由于安裝不當及人為造成的損壞造成水表損壞不在“質?！狈秶?/p>
